Что включает испытание металла на удар и какие характеристики определяются?
Испытание металла на удар предназначено для оценки способности материала сопротивляться внезапному динамическому воздействию и разрушению при наличии концентратора напряжений. В отличие от обычного статического растяжения, метод позволяет определить, насколько надежно металл работает при резком приложении нагрузки, пониженной температуре, вибрации и других неблагоприятных условиях. В ходе работ выполняют подготовку образцов, проверяют их маркировку, геометрию и состояние поверхности, после чего устанавливают заготовку на испытательное оборудование и наносят удар маятниковым копром. Основным показателем является работа удара, затраченная на разрушение образца, а также ударная вязкость, характер разрушения и наличие хрупкой или вязкой составляющей.
При необходимости испытание металла на удар дополняют определением твердости Бринелля, твердости Роквелла или твердости Виккерса. Такие измерения помогают сопоставить сопротивление материала удару с его прочностью, износостойкостью и структурным состоянием. Для строительных конструкций отдельно исследуют арматурную сталь, прокат, листовой металл, элементы сварных конструкций, сварное соединение и муфтовое соединение. Испытания проводят по утвержденной методике проведения с учетом марки металла, назначения изделия, температуры и требований нормативной документации.
В состав лабораторных работ могут входить следующие операции:
подготовка образцов и проверка их размеров;
визуальный контроль поверхности и фиксация дефектов;
испытание на удар с регистрацией энергетических показателей;
оценка вида излома и характера разрушения;
сопоставление результатов с нормативными значениями;
оформление протокола результатов и технического заключения.
Если требуется комплексный контроль качества, дополнительно применяют испытательную машину, разрывную машину, измерительное оборудование и инструментальные измерения. Это позволяет получить целостное представление о свойствах металла, включая пластичность металла, прочность и способность сохранять эксплуатационные характеристики при динамических нагрузках. Стоимость работ определяется составом программы, количеством образцов и условиями исследования и может начинаться от 3057 руб. за единицу испытания.
Какие образцы применяются для испытания металла на удар?
Для испытания металла на удар используют стандартизированные образцы с заданными размерами, формой и типом надреза. Надрез создает локальную концентрацию напряжений и позволяет оценить поведение материала в наиболее опасной зоне. Конкретная конфигурация зависит от вида продукции, ее толщины, марки стали, требований технического задания и применяемого стандарта. Перед началом работ специалисты выполняют подготовку образцов: вырезают заготовки из согласованной зоны, наносят идентификационную маркировку, контролируют размеры, направление прокатки и состояние поверхности. Если металл получен из конструкции, дополнительно фиксируют положение вырезки, ориентацию относительно усилий и наличие сварных швов.
При обследовании строительных конструкций исследуют основной металл, зону термического влияния, сварное соединение, болтовые элементы, арматурную сталь и муфтовое соединение. Важно, чтобы образец представлял именно ту часть изделия, свойства которой требуется подтвердить. Неправильный выбор места вырезки способен привести к искажению результатов измерений, поэтому программа работ согласовывается до начала лабораторного контроля. В зависимости от задачи могут изготавливаться не только ударные образцы, но и образец на растяжение, образец на изгиб. Это дает возможность определить комплекс механических характеристик и сопоставить ударную вязкость с прочностью, пластичностью металла и поведением материала при статическом нагружении.
При подготовке контролируют:
соответствие размеров требованиям выбранного метода;
отсутствие случайных забоин, трещин и следов перегрева;
правильность расположения надреза;
направление вырезки относительно прокатки или сварного шва;
сохранность маркировки на всех этапах исследования;
условия хранения и транспортировки заготовок.
Если образцы невозможно изготовить без повреждения конструкции, оценивают возможность применения малогабаритных образцов либо проводят натурные измерения и дополнительные неразрушающие методы. Однако такие решения должны быть обоснованы нормативной документацией и техническим заданием. Испытания выполняются на поверенном оборудовании в условиях, установленных методикой. Полученные данные отражают в протоколе результатов, где указывают происхождение образцов, размеры, температуру, примененный стандарт, результаты измерений, погрешность измерений и вывод о соответствии требованиям. При необходимости аккредитованная лаборатория готовит техническое заключение для проектной, эксплуатационной или экспертной документации.
Как проводится испытание металла на удар при контроле строительных конструкций?
Процедура начинается с изучения исходной документации и определения целей контроля. Специалисты анализируют проект, паспорт металлопроката, сведения о ремонтах, результаты предыдущих обследований и техническое задание. Затем выбирают участки отбора, вид образцов, температурный режим, количество повторов и критерии оценки. Если исследуется готовая конструкция, перед вырезкой выполняют натурные измерения, визуальное обследование и инструментальные измерения. Это позволяет определить толщину элемента, наличие коррозии, деформаций, трещин, следов перегрева и иных факторов, которые могут повлиять на интерпретацию результатов.

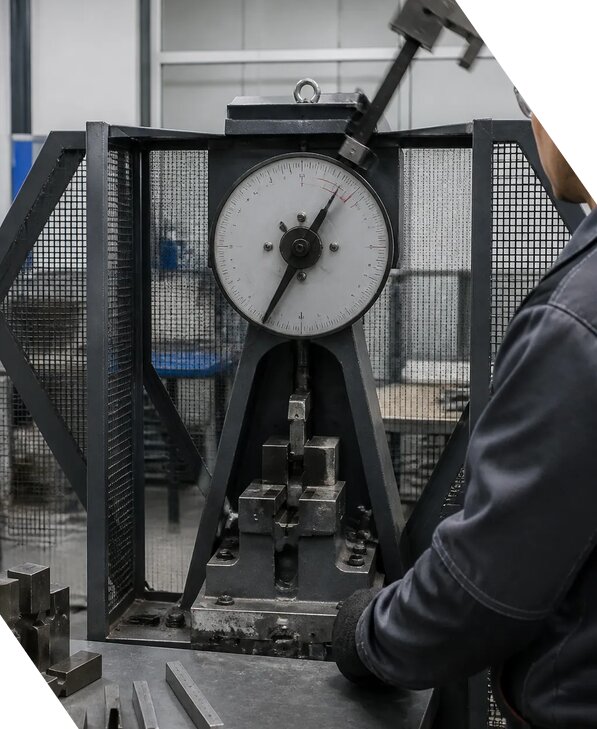

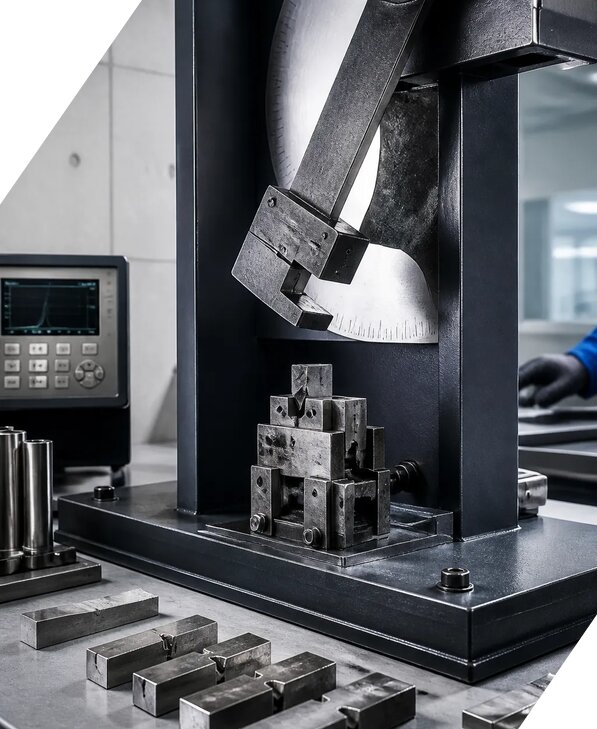

После доставки материала в лабораторию выполняют подготовку образцов и проверку сопроводительной информации. Испытательная машина проходит контроль технического состояния, а измерительное оборудование должно иметь действующую поверку или калибровку. Образец устанавливают в строго определенном положении, после чего наносят удар с заданной энергией. Фиксируются работа разрушения, характер излома, состояние надреза и другие показатели, предусмотренные выбранным стандартом. При необходимости испытание повторяют на серии образцов, поскольку один результат не всегда отражает реальные свойства партии металла.
В зависимости от поставленной задачи программа может включать:
ударное испытание при стандартной температуре;
испытание при пониженной или повышенной температуре;
определение твердости Бринелля, Роквелла или Виккерса;
испытание на растяжение с построением диаграммы растяжения;
определение разрушающей нагрузки и относительного удлинения;
оценку сварного соединения и зоны термического влияния;
сопоставление данных с проектными и нормативными значениями.
Разрывная машина и испытательная машина применяются в рамках комплексной программы, когда необходимо установить не только ударную вязкость, но и прочностные характеристики. Например, для арматурной стали важно оценить сочетание прочности и пластичности металла, а для элементов каркаса дополнительно проверить сварные и муфтовые соединения. После завершения исследований специалисты анализируют результаты измерений с учетом погрешности измерений, условий отбора и фактического состояния конструкции. В протоколе результатов указываются исходные данные, методика проведения, оборудование, сведения об образцах и итоговые значения. На основании протокола оформляется техническое заключение о соответствии требованиям нормативной документации и возможности дальнейшей эксплуатации либо необходимости дополнительных мероприятий. Запрос на расчет программы можно направить Евгению Сергеевичу.
Какие документы выдаются по итогам испытания металла на удар?
По результатам испытания оформляется комплект документов, состав которого зависит от назначения работ, статуса объекта и требований заказчика. Основным документом является протокол результатов. В нем указывают сведения об исполнителе, объекте, материале и образцах, даты проведения, применяемую методику проведения, нормативную документацию, характеристики испытательного оборудования, условия окружающей среды и фактически полученные значения. Для каждого образца фиксируются маркировка, размеры, расположение надреза, способ изготовления и результат разрушения. Если испытание выполнялось при определенной температуре, это значение также отражается в документах, поскольку температурный режим существенно влияет на хрупкость и ударную вязкость металла.
В протокол могут включаться таблицы с результатами измерений, описание излома, сведения о повторных испытаниях и расчетные показатели. При комплексной проверке добавляют результаты определения твердости Бринелля, твердости Роквелла и твердости Виккерса, данные испытания на растяжение, характеристики образца на растяжение, сведения об образце на изгиб, разрушающей нагрузке и пластичности металла. Если строится диаграмма растяжения, ее прикладывают к отчету в графическом или табличном виде. Для строительных конструкций отдельно описывают состояние основного металла, сварного соединения, зоны термического влияния, арматурной стали или муфтового соединения.
В зависимости от цели обследования заказчику могут передаваться:
протокол результатов лабораторного исследования;
акт отбора или передачи образцов;
фотоматериалы образцов и характерных изломов;
таблицы результатов измерений;
графики и диаграммы механических испытаний;
расчет погрешности измерений;
техническое заключение специалиста;
рекомендации по дальнейшему контролю или эксплуатации.
Техническое заключение содержит не только числовые значения, но и профессиональную оценку. В нем указывается, соответствуют ли свойства материала требованиям стандарта, проекта, паспорта или технического задания. Если выявлены отклонения, описываются их возможные причины и влияние на безопасность конструкции. Документы могут использоваться при приемке металлопроката, расследовании разрушений, техническом обследовании зданий, подготовке проектных решений, экспертизе промышленной безопасности и контроле качества ремонтных работ. Исследования проводятся в Старой Руссе с учетом требований действующей нормативной документации, а при необходимости материалы оформляются аккредитованной лабораторией. Компания ЭкспертизаРоссия выполняет работы по согласованной программе и предоставляет документы, пригодные для включения в состав технической и исполнительной документации.
Когда необходимо проводить испытание металла на удар и от чего зависит программа работ?
Испытание металла на удар назначают в тех случаях, когда необходимо оценить риск хрупкого разрушения и способность материала воспринимать внезапные нагрузки. Исследование особенно важно для конструкций, работающих на открытом воздухе, в условиях низких температур, вибрации, циклического нагружения и повышенной ответственности. Проверка может потребоваться при приемке новой партии металла, входном контроле, техническом обследовании здания, выявлении причин трещин, реконструкции, изменении расчетной схемы, восстановлении после пожара или длительной эксплуатации. Также испытание назначают, если отсутствуют документы на материал, обнаружено несоответствие марки стали, имеются сомнения в качестве сварных швов либо фактическое состояние конструкции отличается от проектных данных.
Программа зависит от нескольких факторов:
назначения и категории ответственности объекта;
марки, толщины и состояния металла;
температуры эксплуатации;
характера действующих нагрузок;
наличия коррозии, деформаций и локальных повреждений;
вида соединения и технологии его изготовления;
требований проекта, стандарта и технического задания;
возможности безопасного отбора образцов.
Для нового проката чаще всего контролируют партию и сопоставляют показатели с паспортом и нормативными значениями. При обследовании существующих конструкций необходимо учитывать старение металла, изменение структуры, следы ремонта и условия эксплуатации. В таких случаях одного ударного испытания может быть недостаточно. Назначают комплексный лабораторный контроль, включающий твердость Бринелля, твердость Роквелла или твердость Виккерса, испытание на растяжение, определение разрушающей нагрузки, исследование образца на изгиб и построение диаграммы растяжения. Для сварных элементов отдельно проверяют сварное соединение и прилегающую зону, а для арматурной стали оценивают прочность, пластичность металла и состояние поверхности.
Если вырезка образцов недопустима или может ослабить конструкцию, используют сочетание неразрушающих методов, натурных измерений и локального отбора из технологически безопасных зон. При этом специалист оценивает репрезентативность материала и погрешность измерений. Все решения фиксируются в техническом задании и методике проведения. Работы выполняются на поверенном испытательном оборудовании, а результаты оформляются протоколом и техническим заключением. Заказ работ в сентябре позволяет определить фактическое соответствие требованиям и своевременно выбрать меры по усилению, ремонту или дальнейшему наблюдению. Компания работает Пн-Пт 09-18 Сб-Вс вых..
